SDSK-L机型系列
一.机器介绍

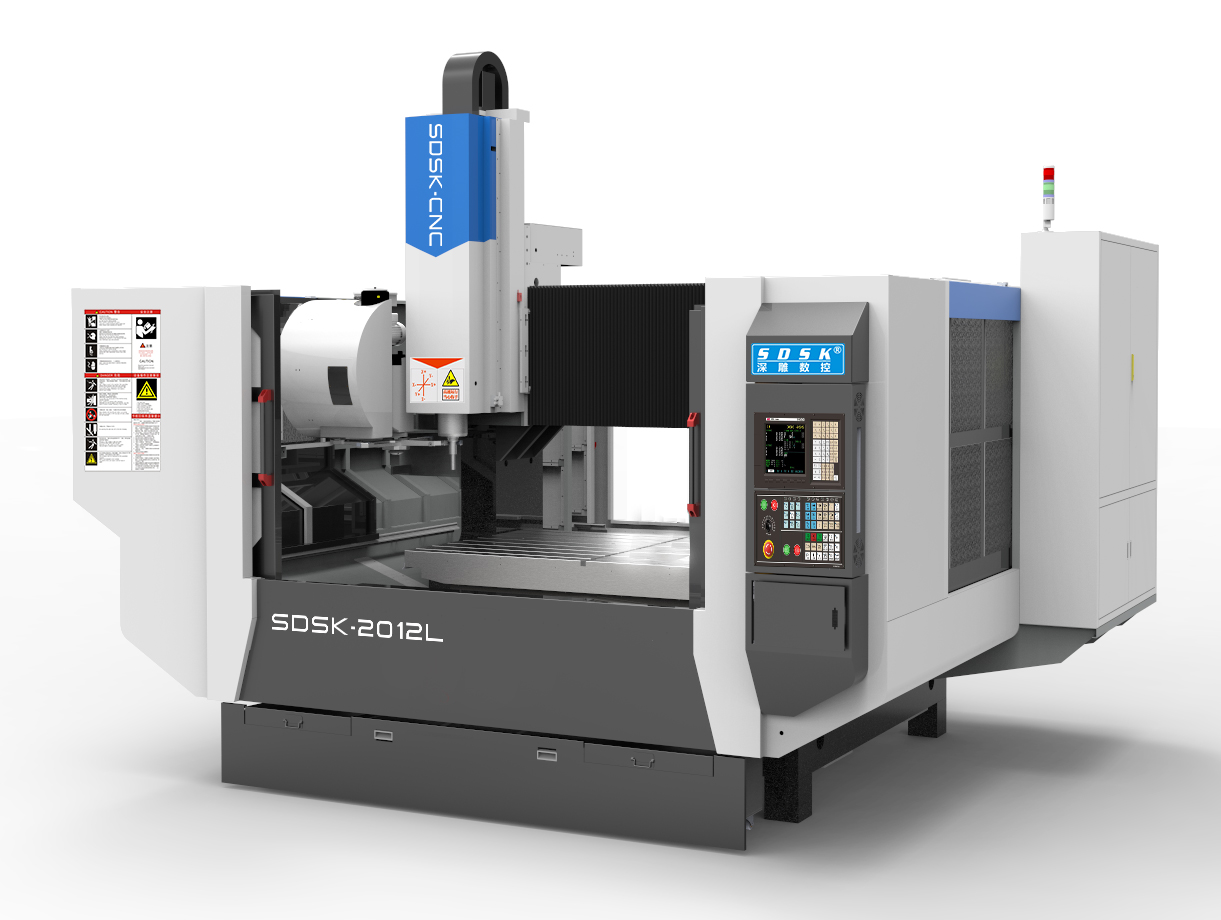

SDSK-L机型系列是专门为客户量身定做的轻型龙门加工中心;配有台湾圣杰24位刀臂式刀库; 换刀速度为2秒；运动方式为Y轴工作台前后移动，X轴机头左右移动，Z轴上下移动。 机身采用顶级的济南花岗岩(大理石)结构、永远不变形;三轴采用进口台湾上银精密级直线导轨，台湾TBI 研磨级滚珠丝杆，德国联轴器，伺服电机，配电柜恒温系统，自动润滑系统，冷却液循环喷水和喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性;特别适用于各类钢铜、铝、压克力、塑料等零件的精密精雕、雕铣、摩擦搅拌焊、扩孔、钻孔、攻丝加工。
二、机器主要配置清单(单位:mm)
|
序号 |
规 格 说 明 |
数量 |
原产地 |
|
1. |
外罩：2mm钢板、烤漆(前后都有不锈钢水箱) |
1套 |
自制 |
|
2. |
华中数控系统/XYZ轴用5KW伺服电机/主轴伺服驱动7.5KW |
全套 |
武汉 |
|
3. |
XYZ轴用 台湾上银/银泰 精密级(45mm)滚柱直线导轨 |
全套 |
台湾 |
|
4. |
XYZ轴用 台湾TBI 精密级研磨级滚珠丝杆(XY5020，Z4020) |
全套 |
台湾 |
|
5. |
台湾大悦直结式主轴BT40-140AS-12000短鼻(全速加工，7014陶瓷球轴承) |
1个 |
台湾 |
|
6. |
台湾圣杰24位刀臂式刀库 |
1套 |
台湾 |
|
7. |
大理石床身 |
1套 |
山东 |
|
8. |
铸铁机械零配件，铸铁工作台 |
1批 |
自制 |
|
9. |
外罩：2mm钢板、喷粉(前后都有不锈钢水箱) |
全套 |
自制 |
|
10. |
配电柜恒温系统（雷德） |
1套 |
东莞 |
|
11. |
施耐德电气配件（施耐德） |
1批 |
天津 |
|
12. |
进口NSK P级角接触配对轴承 |
全套 |
日本 |
|
13. |
主轴油冷机 （雷德） |
1台 |
东莞 |
|
14. |
电子手轮（昱普） |
1套 |
广州 |
|
15. |
对刀仪（深圳精雕 ） |
1个 |
自制 |
|
16. |
X/Y/Z轴配三防布风琴罩(Y轴钢板防护罩 ) |
各1套 |
自制 |
|
17. |
X/Y/Z轴配塑料拖链(鼎泰) |
各1套 |
东莞 |
|
18. |
自动润滑油泵（宝腾） |
1套 |
东莞 |
|
19. |
空气过滤器（日本雷曼 M107-A空气过滤器） |
2套 |
浙江 |
|
20. |
水泵（斯纳尔） |
1套 |
常州 |
|
21. |
机床附件 |
1套 |
深圳 |
|
22. |
BT40刀柄/配大小全套缩咀（三合） |
2个 |
深圳 |
|
23. |
双螺+1链板式自动排渣机 |
全套 |
自制 |
三、设备主要技术参数：(单位:mm)
列表一
|
机型 |
SDSK-1380L |
SDSK-1780L |
SDSK-2080L |
SDSK-2012L |
|
外型尺寸 |
长3670宽2700高3600 |
4070*宽2700*高3000 |
长4370宽2700高3600 |
长4370宽3450高3600 |
|
铝工作台尺寸 |
X1300/Y800（T槽） |
X1700/Y800（T槽） |
X2000/Y800（T槽） |
X2000/Y1200（T槽） |
|
龙门宽度 |
1360 |
1760 |
2060 |
2060 |
|
主轴鼻端至台面 |
600 |
600 |
600 |
600 |
|
X/Y/Z行程 |
1350*850*450 |
1750*850*450 |
2050*850*450 |
2050*1250*450 |
|
最大空走速度 |
48000mm/min |
48000mm/min |
48000mm/min |
48000mm/min |
|
最大加工速度 |
12000mm/min |
12000mm/min |
12000mm/min |
12000mm/min |
|
控制系统 |
华中数控系统 |
华中数控系统 |
华中数控系统 |
华中数控系统 |
|
伺服系统 |
交流伺服 |
交流伺服 |
交流伺服 |
交流伺服 |
|
系统分辨率 |
0.001 |
0.001 |
0.001 |
0.001 |
|
三轴垂直度 |
0.015mm |
0.015mm |
0.015mm |
0.015mm |
|
整机定位精度 |
±0.02mm |
±0.02mm |
±0.02mm |
±0.02mm |
|
局布定位精度 |
300 mm内±0.01mm |
300 mm内±0.01mm |
300 mm内±0.01mm |
300 mm内±0.01mm |
|
重复定位精度 |
0.005mm |
0.005mm |
0.005mm |
0.005mm |
|
主轴数 |
1个 |
1个 |
1个 |
1个 |
|
电主轴功率 |
7.5KW/个 |
7.5KW/个 |
7.5KW/个 |
7.5KW/个 |
|
刀臂式刀库 |
24T |
24T |
24T |
24T |
|
换刀方式 |
自动 |
自动 |
自动 |
自动 |
|
主轴转速 |
12000rpm/min |
12000rpm/min |
12000rpm/min |
12000rpm/min |
|
夹持刀柄 |
BT40 |
BT40 |
BT40 |
BT40 |
|
对刀方式 |
自动 |
自动 |
自动 |
自动 |
|
可装料高度 |
500mm |
500mm |
500mm |
500mm |
|
台面承受负荷 |
2000Kg |
2000Kg |
2000Kg |
2000Kg |
|
额定电压 |
380V/50HZ |
380V/50HZ |
380V/50HZ |
380V/50HZ |
|
整机最大功率 |
20KW |
20KW |
20KW |
20KW |
|
整机重量 |
6000Kg |
7000Kg |
8000kg |
10000Kg |
|
参考价 （含税含运费） |
|
|
|
|
列表二
|
机型 |
SDSK-2015L |
SDSK-2516L |
SDSK-3020L |
|
外型尺寸 |
长4300*宽4100*高3600 |
长5300*宽4300*高3600 |
长5800宽5200高3600 |
|
铝工作台尺寸 |
X2000/Y1500（T槽） |
X2500/Y1600（T槽） |
X3000/Y2000（T槽） |
|
龙门宽度 |
2060 |
2560 |
3060 |
|
主轴鼻端至台面 |
600 |
600 |
600 |
|
X/Y/Z行程 |
2050*1600*450 |
2550*1700*450 |
3050*2100*450 |
|
最大空走速度 |
40000mm/min |
40000mm/min |
40000mm/min |
|
最大加工速度 |
12000mm/min |
12000mm/min |
12000mm/min |
|
控制系统 |
华中数控系统 |
华中数控系统 |
数控系统 |
|
伺服系统 |
交流伺服 |
交流伺服 |
交流伺服 |
|
系统分辨率 |
0.001 |
0.001 |
0.001 |
|
三轴垂直度 |
0.015mm |
0.015mm |
0.015mm |
|
整机定位精度 |
±0.02mm |
±0.02mm |
±0.02mm |
|
局布定位精度 |
300 mm内±0.01mm |
300 mm内±0.01mm |
300 mm内±0.01mm |
|
重复定位精度 |
0.005mm |
0.005mm |
0.005mm |
|
主轴数 |
1个 |
1个 |
1个 |
|
电主轴功率 |
7.5KW/个 |
7.5KW/个 |
7.5KW/个 |
|
刀臂式刀库 |
24T |
24T |
24T |
|
换刀方式 |
自动 |
自动 |
自动 |
|
主轴转速 |
12000rpm/min |
12000rpm/min |
12000rpm/min |
|
夹持刀柄 |
BT40 |
BT40 |
BT40 |
|
对刀方式 |
自动 |
自动 |
自动 |
|
可装料高度 |
500mm |
500mm |
500mm |
|
台面承受负荷 |
2000Kg |
3000Kg |
4000Kg |
|
额定电压 |
380V/50HZ |
380V/50HZ |
380V/50HZ |
|
整机最大功率 |
20KW |
25KW |
25KW |
|
整机重量 |
12000Kg |
15000Kg |
20000Kg |
|
参考价 （含税含运费） |
|
|
|
备注:客户如果有特殊要求，也可另行非标定制。
