双头双通道型材加工中心|SD6560V7Z-2-BT40 |技术规格书
一、机器简介：
1、SD6560V7Z-2-BT40机型系列是专门为客户量身定做的大型高速双头双通道型材加工中心；相当于2台机器同用1套数控系统和1套床身；双头可同时加工2个不一样的工件也可双头同时加工一样的工件；Y1Y2轴可同时前后运动也可单独前后运动，X1X2轴机头可同时左右运动也可单独左右运动，Z1Z2轴主轴可同时上下运动也可单独上下运动；加工超长工件时可前后工件错开位置同时加工，实现一台两用的功能。
2、天轨式结构，工作台固定不动，调试简单便捷，运动机构设计在横梁顶部轻巧便捷方便清理。
3、特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙等加工。
4、可另加第四旋转轴、侧铣头、探头功能。

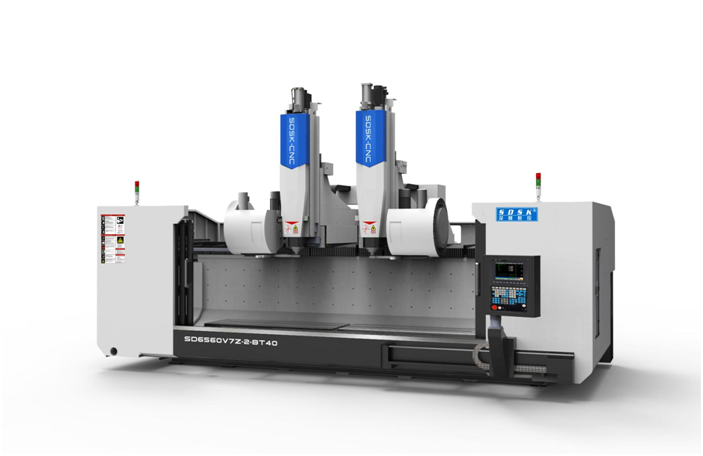

(图片仅为参考，以实物为准)
深圳市精雕数控设备有限公司
地址：深圳市光明区公明街道办西田社区第三工业区29、30、31栋
电话：0755-29423909、0755-29588251
手机：13924586646 周先生(微信同号)
抖音号：SDSK20211688
公司官网：www.cncjdj.com
铝型材加工中心官网：www.szjdsk.cn
新能源汽车配件网：www.sdskcnc.cn
二、机器主要配置清单(单位:mm)
规 格 说 明 | 数量 | 原产地 |
新代系统(220MB-5)； Y1Y2Z1Z2伺服电机5.9KW、Z带抱闸； X1X2Y1Y2Z1Z2轴配驱动器； 2-11KW主轴伺服驱动； | 全套 | 台湾 |
X1X2轴配直线电机(含动子、定子) | 全套 | 深圳 |
X1X2轴配光栅尺，读数头(发格或雷尼绍) | 全套 | 进口 |
Y1Y2/Z1Z2轴用台湾湾上银/银泰/TBI精密级滚珠丝杆(YZ40) | 全套 | 台湾 |
X1X2/Y1Y2/Z1Z2轴用台湾上银/银泰/鼎翰精密级直线导轨(X45*3、Z35*2滚珠、Y35*2滚柱+2硬轨)、(或同等级品牌) | 全套 | 台湾 |
台湾大悦直联式长鼻主轴BT40/140/12000rpm /环形喷水(配油压打刀缸) | 2个 | 台湾 |
24T圆盘刀库（冈田） | 2套 | 台湾 |
床身XYZ轴全铸铁、主要配件为铸铁机械零配件(HT300)； 复合型机床底座《发明专利证书》专利号:ZL202210807456.3 | 全套 | 自制 |
配电柜恒温空调系统（雷德） | 1套 | 东莞 |
施耐德电气配件（施耐德） | 1批 | 德国 |
进口TBI/KOYO P级角接触配对轴承(或同等级品牌) | 全套 | 进口 |
主轴油冷机 （雷德） | 1台 | 东莞 |
电子手轮（昱普） | 1套 | 广州 |
对刀仪（深圳精雕 ） | 1个 | 自制 |
X/Y/Z轴配风琴罩 | 各1套 | 自制 |
X/Y/Z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
自动润滑油泵（宝腾） | 1套 | 东莞 |
空气过滤器（日本雷曼 M107-A空气过滤器） | 1套 | 浙江 |
喷水装置 | 1套 | 自制 |
气枪、水枪 | 各1把 | 深圳 |
水泵750W（斯纳尔） | 1个 | 常州 |
机床附件 | 1套 | 深圳 |
BT40刀柄/配大小全套缩咀（三合） | 5个 | 深圳 |
链板排渣机 | 1套 | 自制 |
三、设备主要技术参数：(单位:mm)
机型 | SD6560V7Z-2-BT40 |
外型尺寸 | 长9300宽3600高3700左右（增加排渣机长+1500） |
工作台尺寸 | X6500*Y600（T槽M16） |
主轴鼻端至台面 | 最高850～最低150 |
X1X2/Y1Y2/Z1Z2行程 | X1：5500、X2：5500（可按客户要求定制） Y1：600、Y2：600 Z1：700、Z2：700 |
最大空走速度XYZ | X﹕65米/分钟 Y﹕48米/分钟 Z﹕48米/分钟 |
最大加工速度 | 12米/分钟 |
轮廓控制方式X1X2 | 全闭环 |
伺服系统 | 交流伺服 |
系统分辨率 | 0.002 |
三轴垂直度 | 0.015mm |
整机定位精度 | 士0.025mm |
局布定位精度 | 300 mm内±0.01mm |
重复定位精度 | 0.005mm |
主轴数 | 2个 |
主轴伺服功率 | 11KW |
主轴伺服转矩 | 52.5N.m～78.25N.m |
主轴转速 | 12000rpm/min |
夹持刀柄 | BT40 |
圆盘刀库 | 2*24位 |
换刀方式 | 自动 |
对刀方式 | 自动 |
台面承受负荷 | 2000Kg |
额定电压 | 380V/50HZ |
整机最大功率 | 58KW |
整机重量 | 19500Kg左右 |
四、主机标准配置及装箱清单：
1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
2. | 直结式短鼻主轴 | 12. | 刚性攻牙功能 |
3. | 自动润滑系统 | 13. | 配电柜恒温空调 |
4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
5. | 工具箱 | 15. | 刀柄10个（含拉钉、扳手） |
6. | 工作灯 | 16. | 锁刀座 |
7. | 警示灯 | 17. | M16马铁 |
8. | 主轴吹气装置 | 18. | 6寸批士一台 |
9. | 传输线 | 19. | 锁咀 ER32（4-25） 1套 |
10. | 半封闭式护罩(可另选全罩) | 20. | 护罩 |
五、机器环境及硬件设施要求
序号 | 环境项目 | 项目要求标准 |
1. | 电源要求 | AC380V（4P）50-60Hz，空气开关 100A，电源电压波动范围 380V±10%以内 |
2. | 空气压缩机 | 使用螺杆式压缩机，储气罐，三级过滤，≥0.55Mpa，流量≥100L/min |
3. | 真空压力 | ≥0.6 mpa |
4. | 空气干燥机 | 必须有空气干燥机，带自动排水功能 |
5. | 环境噪音/振动 | ≤75dba |
6. | 地面要求 | 地面要求平整，稳固，最高点与最低点相差不超过 5mm |
7. | 环境湿度 | 建议 45%-65% |
8. | 气体水分含量 | 无水分 |
